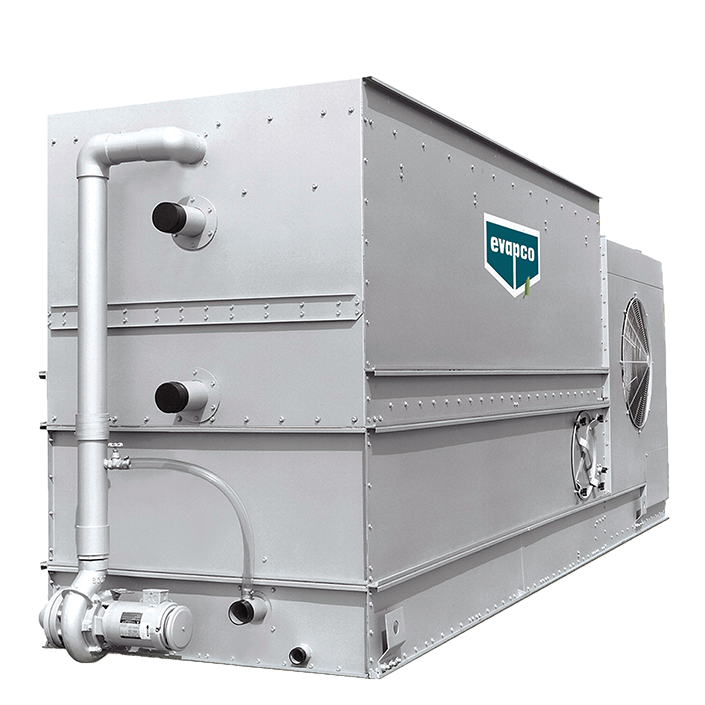

LRC 蒸发式冷凝器

LRC 的 Thermal-Pak II® 高效传热盘管以增强型 CrossCool 内管为特色,以增大盘管的内壁传热系数,从而提升机组的冷却能力。

  • 标准产品为低矮型、低噪声、离心式通风机、强风式蒸发式冷凝器
  • 将镀锌钢水盘和整体通风机外壳作为标准配置
  • 适合室内安装以及接风道的安装,是精确替换项目的理想之选
  • 排热量为 25 至 379 名义冷吨
  • 符合 IBC —— 经过国际建筑规范的独立认证以承受地震力和风力负荷;提供 IBC 升级版结构设计,以满足更加严格的建筑要求

LSC-E_PofO

制冷剂在蒸发式冷凝器的盘管中循环流动。制冷剂的热量通过盘管壁传递给流经盘管外表面的水中。同时在通风机的带动下,机组外的空气从进风端进入,与水的流动方向相反,向上穿过盘管。一小部分水蒸发带走热量。热湿空气从蒸发式冷凝器顶部排放到大气中。其余的水落入底部水盘,由水泵再循环至水分配系统,又回淋到盘管上。

LRC 蒸发式冷凝器具有垂直向上的排风设计,排风口与进风口保持一定距离,湿热空气直接从排风口向上排向大气,减少了空气回流的可能

Thermal-Pak II 盘管

益美高的 Thermal-Pak II 高效传热盘管设计可确保冷却能力。在盘管内外,空气与冷却水逆向流动,提高了传热效率。独特的椭圆盘管设计减小了通过机组的空气压降,同时,更大的盘管表面积增加了它的传热能力。

  • 椭圆型的弯头允许每一组盘管中排列更多根管子,从而增加单位面积上的排热量
  • 盘管位于气流中,以提高干球转换温度
  • CrossCool 内管壁增强技术增加流体紊流,提供额外的蒸发能力
  • 提供 304 号 或 316 号不锈钢结构
挡水板(脱水器)
  • 将飘逸率限制在循环水的 0.001% 以下
  • 限制军团菌滋生的潜在可能
  • 由惰性聚氯乙烯 (PVC)
压力供水式水分配系统

益美高的零维护 ZMII® 喷嘴在进行均匀连续布水的同时保持无堵塞、无腐蚀、免维护,运行效果极佳。

  • ZMII 喷嘴的孔口直径为 32 mm,孔口与溅水挡板之间的间距为 32 mm
  •  采用耐腐蚀的 PVC 配水管,并带有螺纹端盖
  • 提供卓越的盘管覆盖率,并抑制结垢
不锈钢选项
  • 可选用 304 号 或 316 号不锈钢
  • 根据用户需要,可提供不同等级的防腐保护
不锈钢 Thermal-Pak II 盘管

为了应对恶劣有害的环境,益美高可提供拥有卓越抗腐蚀能力的不锈钢盘管,同时保证益美高标准交货期!益美高的 304 不锈钢盘管也可选择制作为 ASME 盘管。

  • 可选用 304 号 或 316 号不锈钢
噪声敏感区域的安装

离心式通风机因其固有的低噪声特点,尤为适用于要求低噪声的场合,更可加装降噪可选件,包括:

  • 进风消声器
  • 排风消声器
工厂安装的水处理系统

由工厂直接安装在机组上的水处理系统, 是蒸发式冷却设备水处理的环保替代品。

  • SmartShield 固体化学水处理系统
维护附件

有多种设备可选件供选择,为冷凝器的维护提供帮助

  • 维修爬梯
  • 水盘清洁管道
