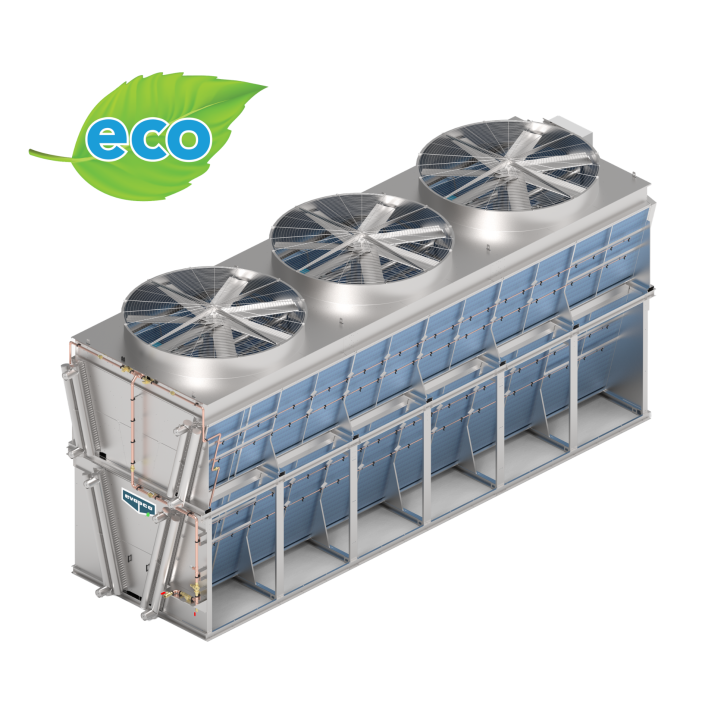

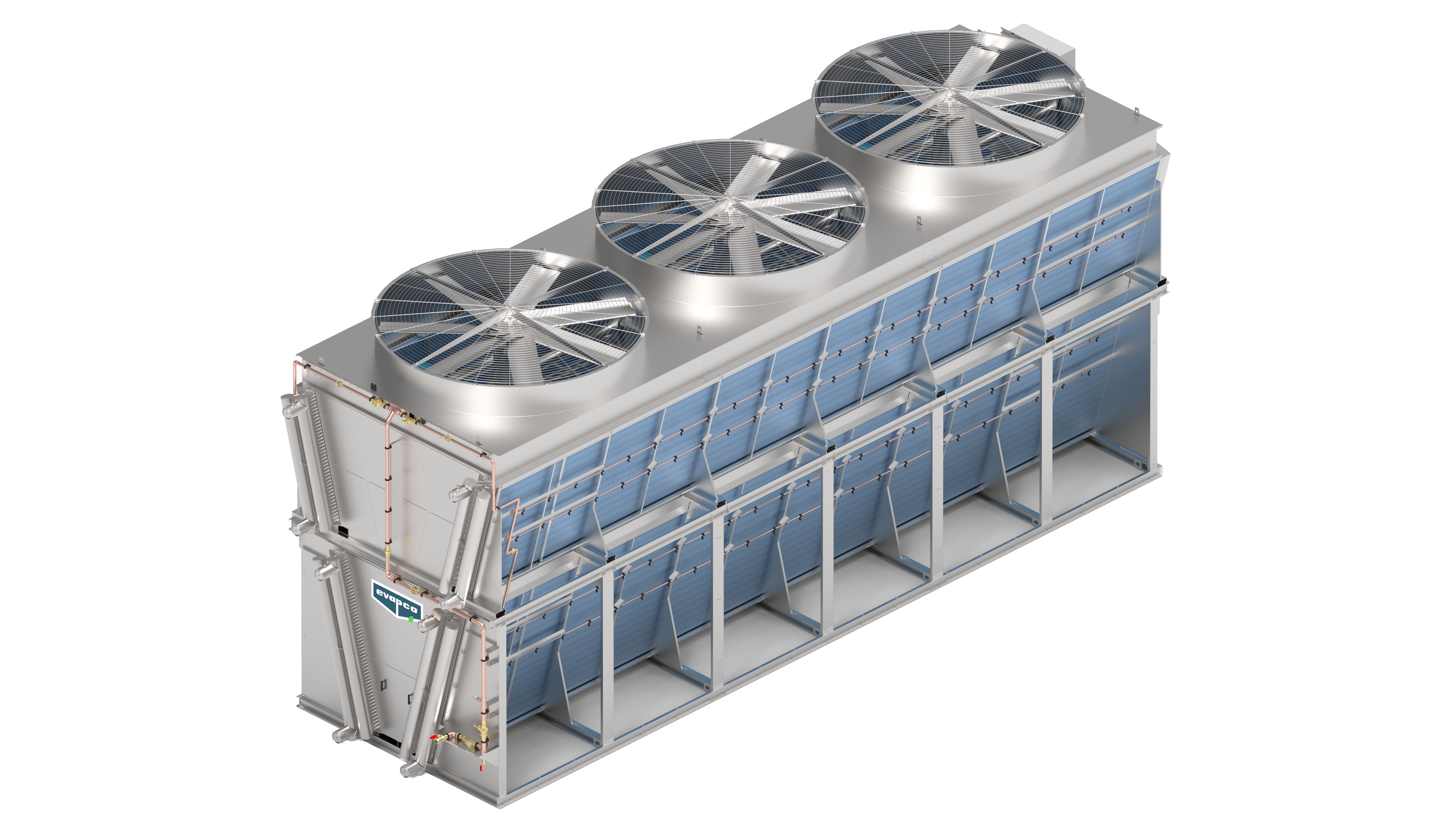

EAW-DS 系列双层喷雾式冷却器

• 与蒸发式产品相比，耗水量最高降低 95%
• 304L 不锈钢盘管为标准配置
• 防腐涂层铝翅片为标准配置
• 全 304 不锈钢外壳及结构为标准配置
• 维护简便

高温工艺流体从红色标注的入口集管接口进入。工艺流体的热量通过盘管表面散发并传递给翅片。机组完全以干式模式运行，并根据工艺温度要求和环境工况按需调节通风机转速。当机组在干式模式下无法维持出口流体温度设定值时，喷雾辅助系统便会启动。喷雾系统喷嘴向远离盘管的方向喷水，冷却进风空气，提高机组的排热能力。工艺流体的热量传递给被冷却的空气后排放至大气。冷却后的工艺流体经蓝色标注的接口流出机组。

喷雾辅助系统

• 适用于环境干球温度高或高温工况的应用场景
• 铜管
• 切向流空心锥形喷嘴
• 一次性用水
• 无冷水盘或水泵 —— 消除了蒸发式设备冬季运行的相关问题
• 有关水质建议，请查阅 EVAPCO 安装、运行与维护手册（IOM）

减少用水量或完全零用水

与传统蒸发式系统相比，eco-Air 系列可实现零用水或大幅降低耗水量。喷雾式机组仅在环境条件和负荷需要时才使用水。

减少耗水量同时也降低了冷却设备的持续运营成本，如水的成本、处理和排放费用。当 eco-Air 喷雾式机组与益美高控制组件配合使用时，通过专有的 PLC 控制器可最大限度地实现节水。

维护简便

eco-Air 系列大幅减少了传统全蒸发式系统所需的维护工作。eco-Air 喷雾式冷却器被设计为一次性用水系统，这就意味着它没有水泵，也没有水盘来储水，这就大大减少了维修时间。

箱体 / 结构

• 箱体和机组结构包含垂直支撑件和锚固槽，采用 304 不锈钢为标准配置
• 316 不锈钢可选项

盘管

• 标准采用 304L 不锈钢管制造，具有卓越的耐腐蚀性和使用寿命
• 符合 ASME B31.5 管道规范
• 316 不锈钢盘管可选项
• 亲水涂层翅片为标准配置

亲水涂层翅片

• 增强耐腐蚀性
• 不影响机组容量
• 作为喷雾式冷却器的标准配置

eco-Air 双层喷雾式冷却器采用皮带驱动，配置 NEMA/AC 风机电动机。eco-Air 系列电动机由工厂预接线，降低了现场接线的相关费用支出。

NEMA/AC 电动机

• 皮带驱动 —— 简单，可靠，更换简单
• 零维护密封轴承
• 适应变频应用
• 可用于恶劣环境

作为标准配置，所有机组都接线到一个常规终端接线盒。振动开关（如选配）将接线至低压终端接线盒。喷雾式预冷却系统的电磁阀也将接线至低压终端接线盒。

电气

• DPDT振动开关
• 隔离开关
• 低压终端接线盒

检修通道

• 外部检修平台（可选）
• 驱动系统大型检修门
• 全尺寸内部驱动检修平台

*全球不同国家地区对于产品的要求可能有些许差异，网站中的产品信息仅供参考，请咨询您所在国家/地区的益美高代理商或益美高公司。
